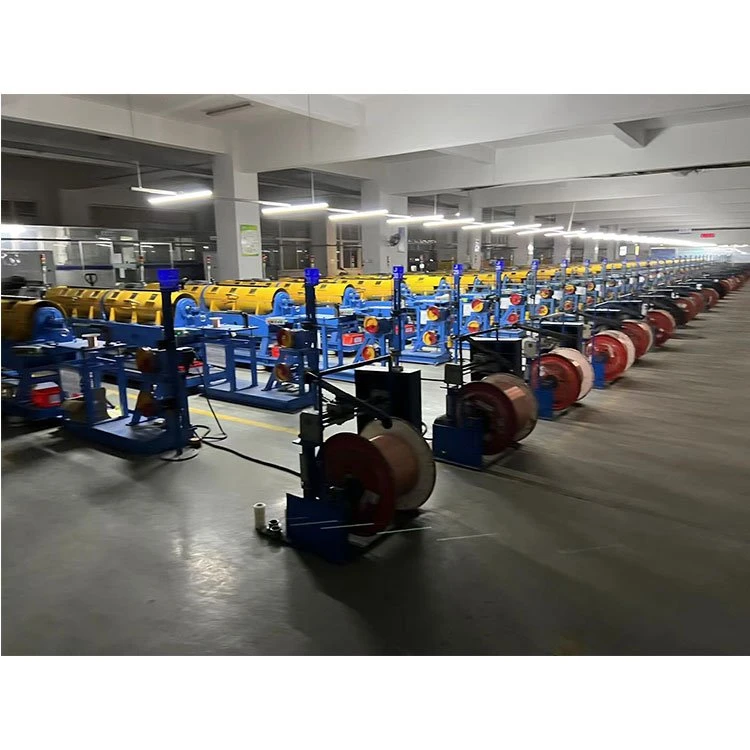

120/12 افقی پائپ اسٹریڈنگ مشین

استعمال کریں۔

یہ ڈیٹا کیبلز (زمرہ پانچ، چھ، سات) اور ہائی فریکوئنسی کیبلز، کمپیوٹر کیبلز، پاور کیبلز اور دیگر ملٹی اسٹرینڈ کیبلز اور سنکرونس ٹیپس کے لیے موزوں ہے۔

کارکردگی کی خصوصیات

HD-800 کینٹیلیور سنگل ونچ کی مین مشین ایک کینٹیلیور ڈھانچہ اپناتی ہے، جو PLC پروگرام کے علاوہ فریکوئنسی کنورژن اسپیڈ کنٹرول اور نیومیٹک کنٹرول پر مشتمل ہے۔ کیبل کے یکساں تناؤ کو یقینی بنانے کے لیے؛ کیبلنگ کے بعد جیومیٹرک ڈھانچے کے استحکام کو یقینی بنانے کے لیے، سنگل بٹن کیبلنگ کا ڈھانچہ اپنایا جاتا ہے، اور ایک بڑے قطر کا اسٹیئرنگ گائیڈ وہیل موڑنے اور کم نقصان کو کم کرنے کے لیے ڈیزائن کیا گیا ہے۔ تار کو لے جانے اور اٹھانے کے لیے تار کی ریل کی نقل و حرکت، اور تار کی ریل کی باہم نقل و حرکت، مکینیکل ربط اور برقی آلات کے دوہرے کنٹرول کے ذریعے، اس بات کو یقینی بناتی ہے کہ یونٹ کے آغاز کی چار حالتوں سے بہترین ہم آہنگی ہے، عام آپریشن، سست سٹاپ، اور ہنگامی سٹاپ. مستحکم خصوصیات؛ پوری مشین کی مستحکم کارکردگی، سادہ آپریشن، بہترین مصنوعات کی کارکردگی کو یقینی بنانے کے لیے۔

پورا نظام

1. ڈیوائس کی سمت بندی: بائیں سے دائیں → دائیں سے پیچھے ہٹنا

2. آلات بجلی کی فراہمی: 380V/50HZ

3. پینٹنگ: آسمانی نیلا (کسٹمر کی ضروریات کے مطابق بنایا جا سکتا ہے)

سازوسامان کی ساخت

1. آئی مولڈ اور میٹر کلیکشن اسٹینڈ-----------------------------1 سیٹ (معیاری)

2. Φ800 کینٹیلیور سنگل ٹوئسٹنگ مشین مین انجن ------------- 1 سیٹ (معیاری)

(1) پھنسے ہوئے تار کا قطر: زیادہ سے زیادہ Φ20 ملی میٹر

(2) قابل اطلاق کور تار کا بیرونی قطر: Φ1۔{2}}mm-4۔{4}}mm

(3) گھومنے والی فاصلے کی حد: 30mm-200mm

(4) مین موٹر: 15HP موٹر پلس فریکوئنسی کنورژن اسپیڈ ریگولیشن

(5) ٹیک اپ موٹر: 5.5HP موٹر پلس ڈفرنشل

(6) کیبل موٹر: 1HP گیئرڈ موٹر

(7) سپول لفٹ: الیکٹرو ہائیڈرولک لفٹ

(8) رفتار: 0~700/منٹ، عام رفتار 600PRM/منٹ

(9) طول و عرض: (L×W×H) 380×172×178cm

(10) وزن: 5500KG

(11) ٹیک اپ ریل کا قطر: Φ800mm x600mm xΦ80mm (صارف کی طرف سے فراہم کردہ طول و عرض)

3. PLC کمپیوٹر کنٹرول باکس -------------------------------- 1 سیٹ (معیاری)

(1) الیکٹرانک کنٹرول حصہ: PLC: سیمنز سسٹم،

(2) انسانی مشین انٹرفیس: تائیوان ویلون 7 انچ،

4. سینٹر ریپنگ مشین --------------------------------------- 1 سیٹ (اختیاری)

5. سائیڈ اسٹریپنگ مشین --------------------------------------- 1 سیٹ (اختیاری) میچ)

6. 12 ڈبل قطار غیر فعال تناؤ پے آف ریک--------------------1 سیٹ (اختیاری)

7. HD-500 ڈبل ہیڈ آٹومیٹک پے آف مشین ---------------------- 1 سیٹ (اختیاری)

8. ایچ ڈی-500 غیر مروڑنے اور ادائیگی کرنے والی مشین ---------------------------- 1 سیٹ (اختیاری)
