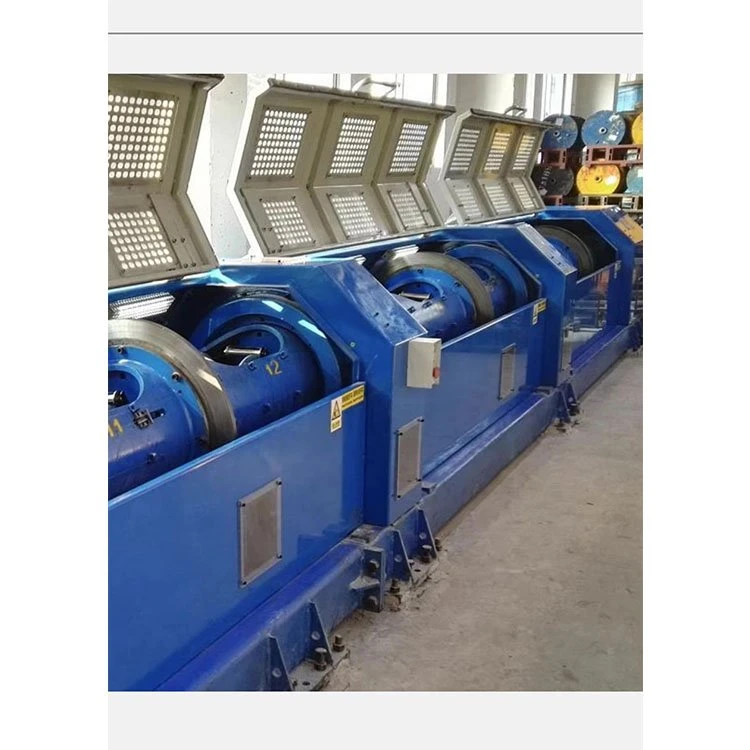

200/12 افقی پائپ سٹرانڈنگ مشین

سلسلہ وار نمبر

خریدے گئے آلات کا نام

مجموعی جہتیں

ماڈل

تعداد

کا وزن

1

ہائی اسپیڈ ٹیوب ٹوئسٹر

چوڑائی 1000* اونچائی 1300* لمبائی 13000

12/200

5500 کلوگرام

آلات ترکیب

1، سازوسامان سینٹرل لائن، بیرل، تشکیل، ٹریکشن، ریٹریٹنگ لائن، الیکٹرک کنٹرول پارٹ پر مشتمل ہے؛

پراجیکٹ

سلسلہ وار نمبر

آلات کی ساخت

آلہ کے فنکشن کی ضروریات اور پیرامیٹرز

نوٹ

اس کام کی بنیاد اور جن سینگ
نمبر

1

مروڑنے سے پہلے تار کا قطر (ملی میٹر)

0.3 ~ 0.70

2

قطر کے بعد موڑ (ملی میٹر)

1.2 ~ 4

3

حد مروڑ (ملی میٹر)

1-80

4

آلات کی رفتار (آر پی ایم)

زیادہ سے زیادہ رفتار 1800 آر پی ایم، کام کرنے کی رفتار 1600 آر پی ایم، آلات کی رفتار ایڈجسٹمنٹ پاس ورڈ سیٹ کیا جا سکتا ہے (پی ایل سی فنکشن کنٹرول)

5

آلات کی آپریٹنگ سمت

ڈیوائس کا سامنا کرتے ہوئے، تار دائیں ہاتھ کی طرف ہے

6

نظام کی سمت موڑیں

ایس/زیڈ

7

ٹیوب تھریڈنگ موڈ

تھریڈنگ

8

اسٹیل وائر طاقت گریڈ رینج (ایم پی اے)

600 ~ 2800

9

جب پہلے سے ڈیزائن کردہ میٹر لمبائی تک پہنچ جائے تو رک جائیں

پیمائش میٹر پیمائش پی ایل سی خودکار اسٹاپ کو پیمائش میٹر، میٹر کی درستگی ≤ 1.5٪ کو اپناتا ہے.

10

جب سلنڈر باڈی کے علاقے میں ٹوٹی ہوئی لائن کا پتہ چلتا ہے اور دبانے سے مر جاتا ہے تو آلات خود بخود رک جانا چاہئے

آلات میں الارم ڈیوائس بند کرنے کا عمل منقطع ہے۔

11

حفاظتی احاطہ کے اندر ایل ای ڈی لائٹنگ نصب ہے

شاک پروف لیمپ اور لالٹین کے لئے سطح پر حفاظتی تحفظ فراہم کیا جانا چاہئے تاکہ دیگر اشیاء اور اسٹیل کے تار کے ٹکراؤ سے بچا جاسکے

12

سپر

ہر آئی وہیل ایک مشاہدہ کھڑکی سے مطابقت رکھتا ہے۔ نظر آنے والی کھڑکی سخت شیشے سے بنی ہے، اور حفاظتی احاطہ کو بغیر کسی رکاوٹ کے اسٹیل پائپ کے ساتھ اوپر نیچے کھولا جاتا ہے۔ مشین کو فوری طور پر روکا جاسکتا ہے اگر اسے ١٥٠ ملی میٹر ≤ کھولا جائے۔ جب حفاظتی احاطہ کھلا ہو اور لاک نہ ہو تو پلیٹ فارم کو صرف منتقل کیا جا سکتا ہے لیکن عام طور پر شروع نہیں کیا جا سکتا۔ زیادہ سے زیادہ شور حفاظتی احاطہ سے 1000 ملی میٹر کے فاصلے پر 82ڈی بی ٹیسٹ کیا جاتا ہے

مرکز تار باہر بچھا

کھانے کی قسم

غیر گردش

میں پہیہ جیکنگ نظام

شافٹ قسم کے ہیں، حمایت میکانیکی مستقل تناؤ لائن برداشت.

ڈمپنگ سسٹم

خصوصی پہننے کے خلاف مزاحمت رسی بہار اسکریو ایڈجسٹمنٹ کا استعمال کریں

جاری کرنے کے آئی وہیل کی قطر کی حد (ملی میٹر)

200 (طلب کنندے کی آئی وہیل ضروریات کے مطابق)

سلنڈر کے اندر، کام کا پہیہ لائن دیتا ہے

13

میں پہیہ جیکنگ نظام

شافٹ قسم کے ہیں، حمایت میکانیکی مستقل تناؤ لائن برداشت, تناؤ اتار چڑھاؤ 3 این سے کم ہے, تناؤ کی حد 20-60 این.

14

ڈمپنگ سسٹم

خصوصی پہننے کے خلاف مزاحمت رسی بہار اسکریو ایڈجسٹمنٹ کا استعمال کریں

15

جاری کرنے کے آئی وہیل کی قطر کی حد (ملی میٹر)

200 (طلب کنندے کی آئی وہیل ضروریات کے مطابق)

سلنڈر حصہ

16

ہر سلنڈر میں آئی پہیوں کی تعداد

3 *4 ناٹ =12

17

سلنڈر پر تار نظام کی قسم

لائن سے گزرنے کے لئے ہر موڑ پر گائیڈ پہیہ نصب کریں، اور اس بات کو یقینی بنائیں کہ لائن بچھاتے وقت اسٹیل کا تار پھسل نہ جائے۔

18

بیرونی تار روٹنگ کے لئے ٹنگسٹن کاربائیڈ نوزل کا اندرونی قطر

تھریڈنگ نوزل سخت ملاوٹ وائی جی ٨ مواد سے بنا ہے جس کا اندرونی قطر ٦ ملی میٹر ہے۔ قابل اعتماد فکسنگ کو یقینی بنانے کے لئے اسے اسکریو ٹائٹننگ اور گلو کے ذریعہ طے کیا جاتا ہے۔

19

تار کی ٹرے کا وائر آؤٹ لیٹ زاویہ

پھول کی پلیٹ کے مرکز میں تار نوزل سے بیرل کی دیوار پر تار نوزل تک زیادہ سے زیادہ زاویہ 30° سے زیادہ نہیں ہوگا۔ پہلی بیرل کے وائر آؤٹ لیٹ سے لے کر آخری بیرل کے وائر انلیٹ تک دو ٹوٹی ہوئی لائنوں کا زیادہ سے زیادہ زاویہ 25° سے زیادہ نہیں ہوگا۔ دوسرے بیرل کے وائر آؤٹ لیٹ نوزل سے پارٹنگ ڈسک کے وائر آؤٹ لیٹ تک ٹوٹی ہوئی لائنوں کا زیادہ سے زیادہ زاویہ 25° سے زیادہ نہیں ہوگا۔ اس بات کو یقینی بنانے کے لئے کہ اسٹیل کا تار الائی سے پھسل نہ جائے، آؤٹ لیٹ یا موڑ پر خصوصی الائی ڈائی نصب کی جانی چاہئے۔

20

سلنڈر سپورٹ بیرنگ

بڑا بیرنگ

برانڈ این ایس کے

21

سلنڈر بڑے بیرنگ چکنائی کی حمایت کرتا ہے

چکنائی چکنائی، ہر بیرنگ بیرنگ سیٹ پر نصب ہے, آپریٹنگ درجہ حرارت ≤75° سینٹی.

22

بیرنگ سیٹ ڈھانچہ

ڈکٹیل آئرن. (کیو ٹی - 400)

23

دیوار کی موٹائی (ملی میٹر)

کم از کم 11 ملی میٹر

24

سلنڈر نظام حرکی نظام

اسٹاپ اور ایمرجنسی اسٹاپ کو ممتاز کیا جاتا ہے۔ عام اسٹاپ کو کمی کے بعد روکا جانا چاہئے، جو توانائی کی کھپت بریکنگ اور دیگر طریقوں سے حاصل کیا جاسکتا ہے۔ عام اسٹاپ بریکنگ کا وقت 20 سیکنڈ سے بھی کم ہوتا ہے، اور ایمرجنسی اسٹاپ کو 10 سیکنڈ کے اندر مکمل کیا جانا چاہئے۔ پہننے کے بعد بریک پیڈ آسانی سے تبدیل کر دیئے جاتے ہیں۔

25

وائر ٹرے فریم آئی وہیل لاک

وائر ٹرے فریم عمودی مستقل تناؤ کی حمایت کرنے کے لئے شافٹ بیرنگ سے لیس ہے، اور خودکار ایڈجسٹمنٹ تناؤ ڈیوائس بچھانے کے لئے یقینی بنانے کے لئے کہ ہر اسٹیل تار اور سٹرنڈ یکساں طور پر بچھا. دائیں ہاتھ کے آپریشن کے لئے تناؤ اسکریو ایڈجسٹمنٹ کو ڈمپ کرنا۔ ہر وائر ٹرے 200 آئی وہیل ø کی پیداواری ضروریات کو پورا کر سکتی ہے۔

26

میں پہیہ بیرنگ موڈ

افقی سپورٹ وائرنگ

27

میں تار ٹرے میں ڈمپنگ پہیہ

وائر ٹینشن ڈیوائس کی خودکار ایڈجسٹمنٹ، اس بات کو یقینی بنائیں کہ ہر اسٹیل تار، سٹرنڈ یونیفارم لائن۔ میں لائن پر پہیہ, ڈمپنگ بیلٹ ایک بہار نصب, دائیں ہاتھ آپریشن کے لئے تناؤ اسکریو ایڈجسٹمنٹ نم.

28

ٹوٹی ہوئی لائن کھوج آلہ

بریک لائن الارم، پی ایل سی پروگرام کنٹرول.

29

متوازی سلنڈر ڈیزائن

بیرل باڈی ایک بیرونی تھریڈنگ لائن ہے، اس بات کو یقینی بنائیں کہ بیرل باڈی کے آؤٹ لیٹ سے پریس کے بند منہ تک اسٹیل کا تار یکساں ہو اور کوئی ٹرانسورس جھکنے کا مظہر نہ ہو، اور بیرل باڈی کے آؤٹ لیٹ منہ اور وائر پلیٹ کے آؤٹ لیٹ منہ کے درمیان زیادہ سے زیادہ فولڈنگ اینگل 25° سے زیادہ نہ ہو۔

30

میزبان بنیاد

سیکشن اسٹیل + اسٹیل + کنکریٹ

31

تکونی ڈرائیو خانہ

تکونی ڈرائیو

شکل کے علاقے میں ڈومین

32

تار ٹرے کی سوراخ تقسیم

12 سوراخوں کا سیٹ. تار سپوٹ کا ہر سیٹ 6 ملی میٹر کے اندرونی قطر کے ساتھ سخت ملاوٹ وائی جی 6 ایکس مواد سے بنا ہے اور قابل اعتماد تعین کو یقینی بنانے کے لئے گلو کے ذریعہ طے کیا جاتا ہے۔

33

بگاڑ سے پہلے کا آلہ

بایونیٹ تنصیب مصنوعات کے ڈھانچے کی تخصیص کے مطابق محفوظ اور تخصیص شدہ ہے

34

دبانے کا زاویہ بند کرنا مرنا

25 ° یا اس سے کم

35

پریس لائن ڈائی ہولڈر ڈھانچہ

پریشر سپرنگ دباؤ کو ایڈجسٹ کرتی ہے

36

مرنے کا سائز دبانا

80*50*(25+25) لمبائی * چوڑائی * اونچائی (اونچائی: دو ٹکڑے بند ہونے کے بعد سائز 50)

اپنی مرضی کے مطابق بنایا جا سکتا ہے

37

سانچہ بیس موبائل

لائن دبانے والے ڈائی فریم میں ڈووٹیل گروو گائیڈ ریل کو ایڈجسٹ کرنے اور لچک دار طریقے سے حرکت کرنے کے لئے اپنایا گیا ہے

38

مصلح کے بعد

مصنوعات کی ساخت کی تخصیص کے مطابق تخصیص کریں

سیسہ پہیہ پکڑنا

39

کرشن

برقی کنٹرول ہم وقت سازی

40

ٹریکشن پہیے کا قطر ملی میٹر

318 * 2 ¢

41

ٹریکشن وہیل قسم کے نالی/ ہوائی جہاز کی قسم

یو نالی

42

ٹریکشن وہیل سپورٹ سسٹم

حمایت برداشت کرنا

43

سلاٹ/ سلاٹ قطر کی تعداد

آرٹیکل 8 سے 9 / آر 3 ایم ایم

44

سلاٹ سختی

ٹریکشن وہیل مواد جی سی آر 15، سختی ≥ایچ آر سی 58-60او

45

موڑ فاصلے کی تبدیلی کا ادراک

پی ایل سی لامحدود متغیر رفتار

46

میٹر آلہ

ٹریکشن پہیے کا ایک سرا سوئچ میٹر کے قریب ہے

47

برقی میٹر آلہ

پی ایل سی الیکٹرانک میٹر، ڈسپلے سکرین پر ڈسپلے

48

ڈرائیو کا راستہ

سنگل ایکٹو اور ڈبل ٹریکشن پہیے

بند صف لائن

49

ربن کیبل

سرو موٹر کنٹرول

50

صف چل رہا موڈ

بال اسکریو لائن، پی ایل سی کنٹرول ریورسنگ

51

عمودی/افقی ریگولیٹنگ پہیہ

رولر میں آر گروو ہے، جس میں اسٹیل ہے

52

بند لائن معاونت

آئی وہیل وصول کرنے سے میکانیکی نیومیٹک ٹاپ قسم اپنائی جاتی ہے

53

ٹیک اپ تناؤ

مقناطیسی پاؤڈر کلچ مسلسل تناؤ واپس لے رہا ہے۔

54

وصول کرنے والے آئی وہیل (ملی میٹر) کا سائز قطر

گاہک فراہم کرنے کے لئے

نظام / بجلی کنٹرول کے متحرک محکمہ ڈرائیو

55

ترسیل

کوئی نہیں ہے

56

میزبان ڈرائیور

موٹر سلنڈر کو گھمانے کے لئے چلاتی ہے

57

مین موٹر

متغیر فریکوئنسی موٹر (15کے ڈبلیو)

58

کرشن

سرو موٹر

59

ٹیک اپ موٹر

تعدد تبادلوں کی موٹر

60

مین انجن رفتار کنٹرول

الٹا

61

مکمل مشین برقی کنٹرول

پی ایل سی پروگرام کنٹرول

62

دکھانا

ٹچ سکرین
