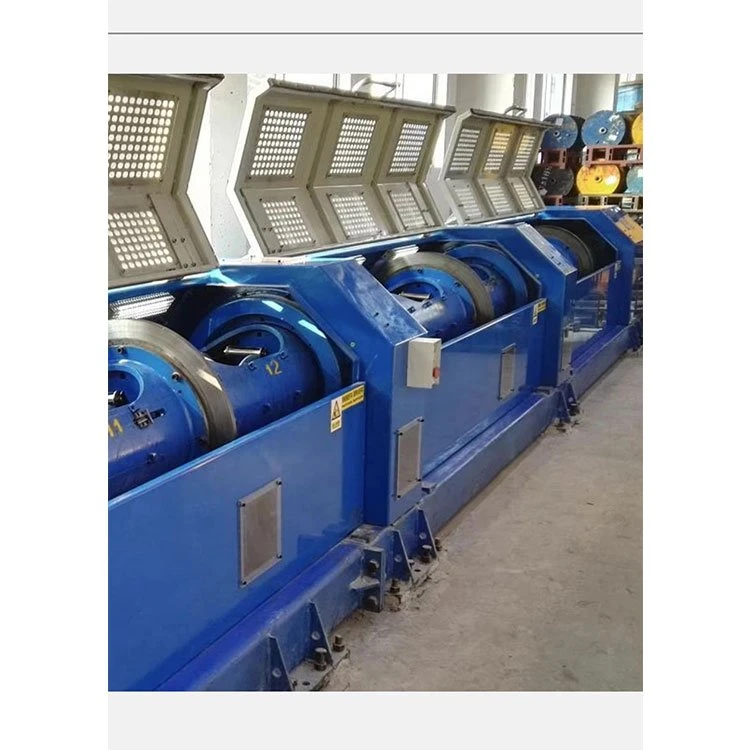

250/12 افقی پائپ اسٹرینڈنگ مشین

سیریل نمبر

خریدے گئے سامان کا نام

مجموعی طول و عرض

ماڈل

کی تعداد

کا وزن

1

تیز رفتار ٹیوب ٹوئسٹر

چوڑائی 1000* اونچائی 1300* لمبائی 14800

12/250

5200 کلو گرام

سازوسامان کی ساخت

1، سامان مرکزی لائن، بیرل، تشکیل، کرشن، پیچھے ہٹنے والی لائن، برقی کنٹرول کے حصے پر مشتمل ہے۔

پروجیکٹ

سیریل نمبر

سازوسامان کا ڈھانچہ

فنکشن کی ضروریات اور ڈیوائس کے پیرامیٹرز

نوٹ

بنیاد یہ کام کر سکتے ہیں اور ginseng
تعداد کی

1

موڑنے سے پہلے تار کا قطر (ملی میٹر)

0.8 سے 2

2

موڑ کے بعد قطر (ملی میٹر)

2.5 ~ 5

3

موڑ کی حد (ملی میٹر)

1-100

4

آلات کی رفتار (RPM)

زیادہ سے زیادہ رفتار 1800 RPM، کام کرنے کی رفتار 1600 RPM، سامان کی رفتار ایڈجسٹمنٹ پاس ورڈ مقرر کیا جا سکتا ہے (PLC فنکشن کنٹرول)

5

سامان کی آپریٹنگ سمت

ڈیوائس کا سامنا کرتے ہوئے، تار دائیں طرف ہے۔

6

نظام کی سمت موڑ

S/Z

7

ٹیوب تھریڈنگ موڈ

تھریڈنگ

8

اسٹیل وائر طاقت گریڈ رینج (Mpa)

600 ~ 2800

9

جب پہلے سے ڈیزائن کردہ میٹر کی لمبائی تک پہنچ جائے تو رک جائیں۔

پیمائش کرنے والا میٹر پیمائش کرنے کے لیے PLC خودکار اسٹاپ کو اپناتا ہے، میٹر کی درستگی 1.5 فیصد سے کم یا اس کے برابر ہے۔

10

جب سلنڈر باڈی اور دبانے والی ڈائی کے علاقے میں ٹوٹی ہوئی لائن کا پتہ چل جائے تو سامان خود بخود رک جانا چاہیے۔

آلات میں منقطع سٹاپ الارم ڈیوائس ہے۔

11

سیفٹی کور کے اندر ایل ای ڈی لائٹنگ لگائی گئی ہے۔

شاک پروف لیمپوں اور لالٹینوں کے لیے، سطح پر حفاظتی تحفظ فراہم کیا جانا چاہیے تاکہ دیگر اشیاء اور اسٹیل کے تار سے ٹکراؤ سے بچا جا سکے۔

12

ڈھال

ہر I-Wheel ایک مشاہداتی ونڈو سے مساوی ہے۔ نظر آنے والی کھڑکی سخت شیشے سے بنی ہے، اور حفاظتی کور کو ہموار اسٹیل پائپ کے ساتھ لچکدار طریقے سے اوپر اور نیچے کھولا گیا ہے۔ اگر مشین 150 ملی میٹر سے کم یا اس کے برابر کھولی جائے تو اسے فوری طور پر روکا جا سکتا ہے۔ جب حفاظتی کور کھلا ہو اور مقفل نہ ہو، پلیٹ فارم کو صرف منتقل کیا جا سکتا ہے لیکن عام طور پر شروع نہیں کیا جا سکتا۔ حفاظتی کور سے 1000 ملی میٹر کے فاصلے پر زیادہ سے زیادہ شور 82dB ٹیسٹ کیا جاتا ہے۔

مرکز کی تار لگائیں

کھانا کھلانے کی قسم

غیر گھومنے والا

I وہیل جیکنگ سسٹم

شافٹ کی قسم، اثر کی حمایت میکانی مسلسل کشیدگی لائن ہیں.

ڈیمپنگ سسٹم

خصوصی لباس مزاحم رسی اسپرنگ سکرو ایڈجسٹمنٹ کا استعمال کریں۔

ریلیزنگ I-Wheel کے قطر کی حد (ملی میٹر)

250 (ڈیمانڈر کی I-Wheel کی ضروریات کے مطابق)

سلنڈر کے اندر، کام کا پہیہ لائن بچھاتا ہے۔

13

I وہیل جیکنگ سسٹم

شافٹ قسم ہیں، اثر کی حمایت میکانی مسلسل کشیدگی خارج ہونے والے مادہ، کشیدگی کے اتار چڑھاو 3N سے کم ہے، 30 ~ 80N کی کشیدگی کی حد.

14

ڈیمپنگ سسٹم

خصوصی لباس مزاحم رسی اسپرنگ سکرو ایڈجسٹمنٹ کا استعمال کریں۔

15

ریلیزنگ I-Wheel کے قطر کی حد (ملی میٹر)

250 (ڈیمانڈر کی I-Wheel کی ضروریات کے مطابق)

سلنڈر کا حصہ

16

ہر سلنڈر میں I-Wheels کی تعداد

3 *4 ناٹس =12

17

سلنڈر پر تار کے نظام کی قسم

لائن کو گزرنے کے لیے ہر موڑ پر گائیڈ وہیل لگائیں، اور اس بات کو یقینی بنائیں کہ لائن بچھاتے وقت سٹیل کی تار پھسل نہ جائے۔

18

بیرونی تار روٹنگ کے لیے ٹنگسٹن کاربائیڈ نوزل ​​کا اندرونی قطر

تھریڈنگ نوزل ​​8 ملی میٹر کے اندرونی قطر کے ساتھ سخت مرکب YG8 مواد سے بنی ہے۔ قابل اعتماد فکسنگ کو یقینی بنانے کے لیے اس کو سکرو ٹائٹننگ اور گلو کے ذریعے طے کیا گیا ہے۔

19

وائر آؤٹ لیٹ تار ٹرے کا زاویہ

پھول پلیٹ کے مرکز میں تار نوزل ​​سے بیرل کی دیوار پر تار نوزل ​​تک زیادہ سے زیادہ زاویہ 30 ڈگری سے زیادہ نہیں ہونا چاہیے۔ پہلے بیرل کے تار کے آؤٹ لیٹ سے آخری بیرل کے وائر انلیٹ تک دو ٹوٹی ہوئی لائنوں کا زیادہ سے زیادہ زاویہ 25 ڈگری سے زیادہ نہیں ہونا چاہیے۔ دوسرے بیرل کے تار آؤٹ لیٹ نوزل ​​سے پارٹنگ ڈسک کے تار آؤٹ لیٹ تک ٹوٹی ہوئی لائنوں کا زیادہ سے زیادہ زاویہ 25 ڈگری سے زیادہ نہیں ہونا چاہیے۔ خاص الائے ڈائی آؤٹ لیٹ یا موڑ پر نصب کی جانی چاہیے تاکہ اس بات کو یقینی بنایا جا سکے کہ سٹیل کی تار الائے ڈائی سے پھسل نہ جائے۔

20

سلنڈر سپورٹ بیئرنگ

بڑا بیئرنگ

برانڈ NSK

21

سلنڈر سپورٹ بڑے بیئرنگ پھسلن

چکنائی چکنا، ہر بیئرنگ بیئرنگ سیٹ پر نصب ہے، آپریٹنگ درجہ حرارت 75 ڈگری سے کم یا اس کے برابر

22

بیئرنگ سیٹ کا ڈھانچہ

ڈکٹائل آئرن۔(QT - 400)

23

دیوار کی موٹائی (ملی میٹر)

12 ملی میٹر سے کم نہیں۔

24

سلنڈر نظام متحرک نظام

اسٹاپ اور ایمرجنسی اسٹاپ میں فرق ہے۔ سست روی کے بعد نارمل سٹاپ کو روک دیا جانا چاہیے، جو توانائی کی کھپت بریک لگانے اور دیگر طریقوں سے حاصل کیا جا سکتا ہے۔ عام سٹاپ بریک کا وقت 20 سیکنڈ سے کم ہے، اور ہنگامی سٹاپ 10 سیکنڈ کے اندر مکمل ہو جانا چاہیے۔ بریک پیڈ پہننے کے بعد آسانی سے تبدیل کیے جاتے ہیں۔

25

وائر ٹرے فریم I-Wheel لاک

وائر ٹرے فریم شافٹ بیئرنگ سے لیس ہے تاکہ عمودی مستقل تناؤ کو بچھانے میں مدد ملے، اور خودکار ایڈجسٹمنٹ تناؤ کے آلے کو بچھانے کے لیے اس بات کو یقینی بنائے کہ ہر اسٹیل وائر اور اسٹرینڈ یکساں طور پر بچھا ہوا ہو۔ دائیں ہاتھ کے آپریشن کے لیے ڈیمپنگ ٹینشن سکرو ایڈجسٹمنٹ۔ ہر تار کی ٹرے ø250 I-Wheel کی پیداواری ضروریات کو پورا کر سکتی ہے۔

26

I وہیل بیئرنگ موڈ

افقی سپورٹ وائرنگ

27

میں وائر ٹرے میں وہیل ڈیمپ کر رہا ہوں۔

وائر ٹینشن ڈیوائس کی خودکار ایڈجسٹمنٹ، اس بات کو یقینی بنائیں کہ ہر اسٹیل وائر، اسٹرینڈ یونیفارم لائن۔ میں لائن پر پہیا، damping کے بیلٹ ایک بہار نصب، دائیں ہاتھ کے آپریشن کے لئے کشیدگی سکرو ایڈجسٹمنٹ damping.

28

ٹوٹی ہوئی لائن کا پتہ لگانے والا آلہ

بریک لائن الارم، PLC پروگرام کنٹرول.

29

متوازی سلنڈر ڈیزائن

بیرل باڈی ایک بیرونی تھریڈنگ لائن ہے، اس بات کو یقینی بنائیں کہ بیرل باڈی کے آؤٹ لیٹ سے پریس ڈائی کے بند ہونے والے منہ تک سٹیل کی تار یکساں ہے اور کوئی ٹرانسورس موڑنے کا رجحان نہیں ہے، اور آؤٹ لیٹ کے منہ کے درمیان زیادہ سے زیادہ فولڈنگ اینگل ہے۔ بیرل باڈی اور وائر پلیٹ کا آؤٹ لیٹ منہ 25 ڈگری سے زیادہ نہیں ہونا چاہیے۔

30

میزبان کی بنیاد

سیکشن اسٹیل پلس اسٹیل پلس کنکریٹ

31

سپنڈل ڈرائیو باکس

سپنڈلیس ڈرائیو

شکل کے علاقے میں
ڈومین

32

تار ٹرے کی ہول ڈسٹری بیوشن

12 سوراخوں کا سیٹ۔ وائر اسپاؤٹ کا ہر سیٹ سخت مرکب YG6X مواد سے بنا ہوا ہے جس کا اندرونی قطر 8 ملی میٹر ہے اور قابل اعتماد فکسشن کو یقینی بنانے کے لیے گوند سے لگایا گیا ہے۔

33

اخترتی سے پہلے کا سامان

Bayonet کی تنصیب محفوظ ہے اور مصنوعات کی ساخت کی وضاحتوں کے مطابق اپنی مرضی کے مطابق ہے۔

34

ڈائی دبانے کا بند ہونے والا زاویہ

25 ڈگری یا اس سے کم

35

پریس لائن ڈائی ہولڈر ڈھانچہ

پریشر بہار دباؤ کو ایڈجسٹ کرتا ہے۔

36

ڈائی سائز کو دبانا

100*50*(25 جمع 25) L * W * H (اونچائی: سائز 50 دو ٹکڑے بند ہونے کے بعد)

اپنی مرضی کے مطابق کیا جا سکتا ہے

37

مولڈ بیس موبائل

لائن پریسنگ ڈائی فریم لچکدار طریقے سے ایڈجسٹ اور حرکت کرنے کے لیے ڈووٹیل گروو گائیڈ ریل کو اپناتا ہے۔

38

deformer کے بعد

مصنوعات کی ساخت کی وضاحتوں کے مطابق اپنی مرضی کے مطابق بنائیں

لیڈ وہیل پکڑنا

39

کرشن

برقی کنٹرول مطابقت پذیری

40

کرشن وہیل قطر ملی میٹر

460 * 2 ￠

41

کرشن وہیل کی قسم نالی/ہوائی جہاز کی قسم

یو نالی

42

ٹریکشن وہیل سپورٹ سسٹم

بیئرنگ سپورٹ

43

سلاٹس کی تعداد/ سلاٹ قطر

آرٹیکل 8 سے 9 / R3mm

44

سلاٹ سختی

ٹریکشن وہیل میٹریل GCr15، سختی HRC سے زیادہ یا اس کے برابر58-60o

45

موڑ فاصلے کی تبدیلی کا احساس

PLC لامحدود متغیر رفتار

46

میٹر کا آلہ

کرشن وہیل کا ایک سرا سوئچ میٹر کے قریب ہے۔

47

الیکٹرانک میٹر میٹر ڈیوائس

PLC الیکٹرانک میٹر، ڈسپلے اسکرین پر ڈسپلے

48

ڈرائیو کا راستہ

سنگل ایکٹو اور ڈبل کرشن پہیے

Closed row line

49

ربن کیبل

سرو موٹر کنٹرول

50

قطار حرکت پذیر موڈ

بال سکرو لائن، PLC کنٹرول ریورسنگ

51

عمودی/افقی ریگولیٹنگ وہیل

رولر میں R نالی، بیئرنگ سٹیل ہے۔

52

بند لائن سپورٹ

i-Wheel وصول کرنا مکینیکل نیومیٹک ٹاپ ٹائپ کو اپناتا ہے۔

53

ٹیک اپ ٹینشن

مقناطیسی پاؤڈر کلچ مستقل تناؤ پیچھے ہٹنا۔

54

I-Wheel وصول کرنے کا سائز قطر (ملی میٹر)

فراہم کرنے کے لئے گاہک

سسٹم / بجلی کے کنٹرول کے متحرک محکمہ کو چلائیں۔

55

منتقلی

وہاں نہیں ہے

56

میزبان ڈرائیور

موٹر سلنڈر کو گھومنے کے لیے چلاتی ہے۔

57

مین موٹر

متغیر فریکوئنسی موٹر (18.5 کلو واٹ)

58

کرشن

فریکوئینسی کنورژن موٹر

59

ٹیک اپ موٹر

فریکوئینسی کنورژن موٹر

60

مین انجن اسپیڈ کنٹرول

انورٹر

61

مکمل مشین برقی کنٹرول

PLC پروگرام کنٹرول

62

ڈسپلے

ٹچ اسکرین
